Este control consta de un potenciómetro que permite mover verticalmente la forma de onda hasta el
punto exacto que se desee.Cuando se está trabajando con una sola señal el punto normalmente
elegido suele ser el centro de la pantalla.
Se trata de un conmutador con un gran número de posiciones, cada una de las cuales, representa
el factor de escala empleado por el sistema vertical. Por ejemplo si el mando esta en la posición 2 voltios/div significa
que cada una de las divisiones verticales de la pantalla (aproximadamente de un 1 cm.) representan 2 voltios.
Las divisiones más pequeñas representaran una quinta parte de este valor, o sea, 0.4 voltios.
La máxima tensión que se puede visualizar con el osciloscopio presentado y con una sonda de 10X será entonces:
10 (factor de división de la sonda) x 20 voltios/div (máxima escala) x 8 divisiones verticales = 1600 voltios.

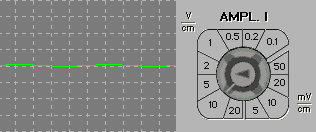

En la pantalla se representa una señal de 1Vpp tal como la veriamos en diferentes posiciones del
conmutador.

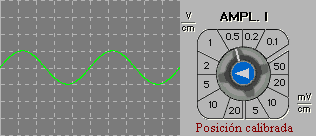

Se trata de un potenciómetro situado de forma concéntrica al conmutador del amplificador vertical y podemos considerarlo como una especie de lupa del sistema vertical.
Para realizar medidas es necesario colocarlo en su posición calibrada.
Se trata de un conmutador de tres posiciones que conecta electricamente a la entrada del osciloscopio la señal exterior.
El acoplamiento DC deja pasar la señal tal como viene del circuito exterior (es la señal
real).El acoplamiento AC bloquea mediante un condensador la componente continua que posea la señal
exterior.El acoplamiento GND desconecta la señal de entrada del sistema vertical y lo conecta a
masa, permitiendonos situar el punto de referencia en cualquier parte de la
pantalla (generalmente el centro de la pantalla cuando se trabaja con una sola señal).
Es un conmutador de dos posiciones en forma de botón que permite en una de sus posiciones
invertir la señal de entrada en el canal I (existen otros osciloscopios que invierten el
canal II).
Es un conmutador de dos posiciones, en forma de botón, que permite, cuando nos encontramos en modo DUAL,
seleccionar el modo de trazado de las señales en pantalla.
En el modo alternado se traza completamente la señal del canal I y después la del canal II y asi
sucesivamente. Se utiliza para señales de media y alta frecuencia (generalmente cuando el mando
TIMEBASE está situado en una escala de 0.5 msg. ó inferior).
En el modo chopeado el osciloscopio traza una pequeña parte del canal I después otra pequeña parte
del canal II, hasta completar un trazado completo y empezar de nuevo. Se utiliza para señales de
baja frecuencia (con el mando TIMEBASE en posición de 1 msg. ó superior).
Es un control formado por tres conmutadores de dos posiciones, en forma de botón, que permite
seleccionar entres tres modos de funcionamiento: simple, dual y suma.
En el modo simple actuamos tan solo sobre el conmutador etiquetado como CH I/II. Si no está pulsado
visualizaremos la señal que entra por el canal I y si lo está la señal del canal II. El modo dual se selecciona con el conmutador etiquetado DUAL. Si no está pulsado visualizaremos un
solo canal (cual, dependerá del estado del conmutador CH I/II) y si lo está visualizremos simultáneamente
ambos canales. El modo suma se selecciona pulsando el conmutador etiquetado I+II (si también lo está el etiquetado
como DUAL) y nos permite visualizar la suma de ambas señales en pantalla.
