Diseño en Capas

Interredes (Internetwoks ó internets):

• Colección de redes interconectadas, en general de diferentes HW y SW, a través de gateways que realizan traducciones.  Ej.: La Internet.
• Primeras redes diseñadas con el hard como tema principal y el soft como idea posterior.
• Ahora el software altamente estructurado, para reducir complejidad del diseño.

Jerarquías de Protocolos: Redes organizadas como serie de Capas ó Niveles, cada una construida sobre la capa inferior . El propósito de cada capa es ofrecer servicios a capa superiores.

Protocolo de Capa n: conjunto de reglas y convenciones utilizadas para controlar la transferencia datos en una red de computadoras.

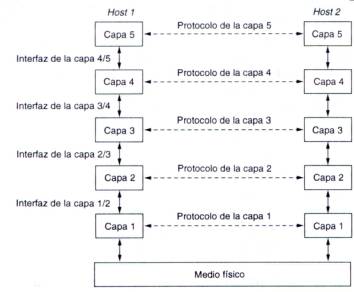

Entidad: elemento activo que se encuentra en cada una de las capas. Puede ser SW(proceso) ó HW (chip de E/S) ó FW. Las entidades pares de la misma capa en diferentes máquinas se comunican usando el protocolo. La comunicación real pasa por el medio físico, bajo capa 1 y la Comunicación Virtual es entre capas Red de 5 Capas.

Protocolos e interfases Interfase: entre cada par de capas adyacentes. Define los servicios y operaciones primitivas que la capa inferior ofrece a la superior en el SAP (Service Access Point).

Arquitectura de Red: conjunto de capas y protocolos bien definidos. Diseñador puede escribir SW ó construir HW de cada capa, tal que cada una obedezca al protocolo apropiado.

Pila de Protocolos: lista de protocolos empleados, con un protocolo por capa. Consideraciones de Diseño para las capas Funciones de diseño comunes presentes en varias capas, son:

• Direccionamiento
• Control de errores
• Secuenciamiento de mensaje
• Control de flujo
• Fragmentación y reensamblado
• Multiplexación y demultiplexación de conexiones.

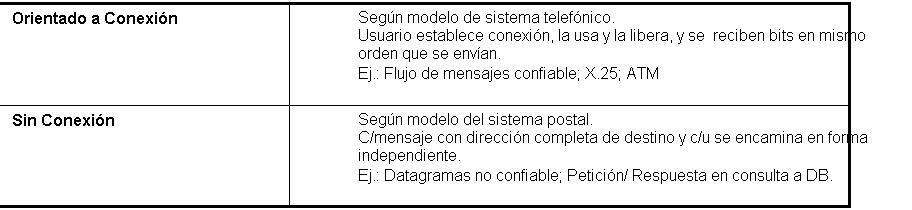

Tipos de Servicios:
