19. ANÁLISIS: Transient
Este análisis permite observar el comportamiento temporal de una función (tensión, corriente, potencia,...).
Ejemplo 10:
Observar la tensión v(t) sobre R1.
Procedimiento:
1. desplegar la ventana "Analysis Setup" y seleccionar "Transient..."
2. definir los parámetros del análisis como se observa a continuación:
Descripción:
Print Step: especifica el intervalo de tiempo usado para imprimir o dibujar los resultados del análisis transitorio en el archivo de salida (.out). Este parámetro no afecta a la curva visualizada en PSpice AD.
Final Time: especifica el tiempo final para el cual se calcula el comportamiento del circuito.
No-Print Delay: indica el valor inicial del eje temporal.
Step Ceiling: selecciona el paso máximo entre cálculos sucesivos. Por defecto es igual a Final Time/50. El simulador ajusta continuamente el paso para no realizar cómputos innecesarios.
3. aceptar (OK) y simular (F11).
El resultado es la gráfica v(t) en PSpice AD.
Consigna:
Agregar un segundo eje "y" para visualizar i(t):
Permite calcular la componente de continua, la fundamental y los armónicos correspondientes al resultado de un análisis transitorio.
En PSpice AD:
Para aplicar la Transformada de Fourier al
resultado de un análisis transitorio, en el
menú de PSpice AD seleccionar Trace>Fourier, o hacer click
sobre el ícono
.
Precaución: la forma de onda debe presentar un número entero de períodos para evitar falsos resultados.

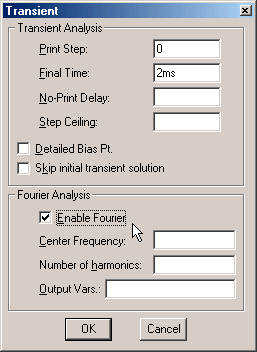

En Schematics:
Para obtener los resultados del análisis en el archivo de salida, se debe habilitar la casilla "Enable Fourier" en la ventana "Transient".
Descripción:
Center Frequency: valor de la frecuencia fundamental
Number of harmonics: especifica el número de armónicos deseados (por defecto son nueve)
Output Vars: nombre de la variable de salida. Ej: V(salida) V(a,b) I(R1)
21. ANÁLISIS: Parametric
El análisis paramétrico consiste en múltiples ejecuciones de un análisis estándar mientras varía la temperatura, el valor de un componente, el parámetro de un modelo o un parámetro global. Esto permite encontrar la respuesta óptima del circuito según las especificaciones del diseño.

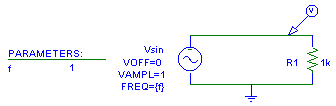

Ejemplo 11:
Observar en el circuito del ejemplo 10 cómo varía v(t) si la frecuencia de la fuente toma los valores 1 3 y 10Hz.
Procedimiento:
1. configurar el análisis transitorio con Final Time=1s

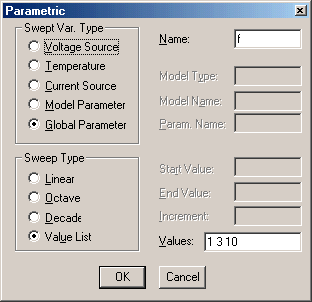

2. configurar el análisis paramétrico como se indica a continuación:
3. aceptar (OK) y simular (F11).

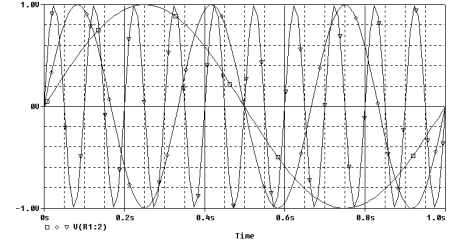

En PSpice AD se podrán observar 3 curvas de v(t):
Para determinar las características de una curva, seleccionarla, hacer click derecho, y elegir "Information".
22. ANÁLISIS: AC Sweep
Permite conocer la respuesta en frecuencia de un circuito.
Para realizar este tipo de análisis se emplean las fuentes Vac e Iac.

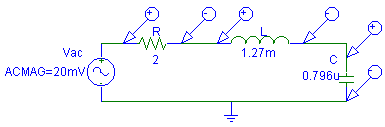

Ejemplo 12:
Obtener el voltaje entre terminales de los elementos en función de la frecuencia de la fuente.
Procedimiento:
1. desplegar la ventana "Analysis Setup" y seleccionar "AC Sweep..."
2. configurar los siguientes parámetros:
Descripción:
AC Sweep Type: tipo de barrido (lineal o lograrítmico)
Sweep Parameters
- Total Points: número de puntos
- Start Freq: frecuencia inicial
- End Freq: frecuencia final
3. aceptar (OK) y simular (F11).
En PSpice AD se podrán observar 3 curvas:

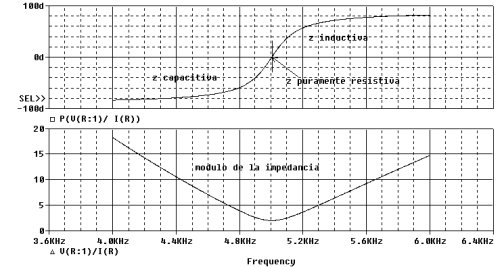

Ejemplo 13:
Gráfica de la impedancia del circuito del ejemplo 12 en función de la frecuencia.
Bibliografía
- Boylestad - "Análisis Introductorio de Circuitos" - Prentice-Hall - 1998
- Keown, John - "PSpice and circuit analysis" - Cód. Biblioteca Central: 621.381 5/K.15
- Nilsson/Riedel - Introducción a PSpice" - Addison Wesley Iberoamericana - U.S.A. - 1994
