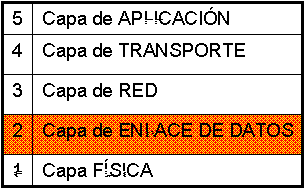

Capa Enlace de Datos

La Capa Enlace de Datos se ocupa de convertir la corriente de bits en bruto ofrecida por la capa física, en una corriente de  ramas a ser usadas por la capa de red.





Cuestiones de Diseño de la capa Enlace de datos:

Las Funciones específicas de ésta capa son :

La función del Nivel de Enlace de Datos es suministrar servicios a capa de red

Enmarcado/Delimitación de Tramas: La Capa de enlace de datos debe detectar y de ser necesario, corregir errores, pues el número de  bits recibidos de la capa física puede ser menor, igual ó mayor que los bits transmitidos.

Cuatro métodos de enmarcado y delimitación de tramas

Control de Errores

Problema

Cómo asegurar que todas las tramas sean entregadas a la capa de red en destino, en el orden apropiado ?

Solución

Proporcionar al transmisor realimentación del otro extremo.

Protocolo exige al Receptor que envíe de regreso tramas  de control especiales con Acuses Positivos (Ack) ó Negativos ( Nack) de las tramas recibidas, con asignación de nº  de secuencia a tramas. Mecanismos ARQ.

Problema

Desaparición trama completa por ráfaga de ruido.

Adicional por HW

® Introducir Temporizadores en esta capa / luego de T, se retransmite la  trama

Control de Flujo

Problema

Tx que envía tramas a alta velocidad puede saturar al receptor.

Solución

Introducir Control de flujo / Tx no envíe a mayor velocidad que la que puede manejar el receptor, con alguna realimentación hacia el Tx

Þ Varios esquemas de control, que prohíben el envío de tramas hasta que receptor lo autorice.

Detección y Control de Errores

Existen Códigos de Corrección de Errores  y Códigos de detección de errores.

Protocolo de Ventana Corrediza: Integra el control de errores y el control de flujo de manera conveniente.

Protocolo que usa Entubamiento y Repeticiones

Problema

Tx debe esperar acuse  antes de enviar otra trama.                                           Si tiempos de propagación largos ®

Solución

Técnica de Entubamiento (Pipelining) ó de Envío Continuo / permitir que Tx  envíe hasta w tramas antes de bloquearse, en lugar de una sola.



Regresa n

Corresponde a VRx de tamaño 1 / receptor descarta tramas subsiguientes, sin enviar acuse por las tramas descartadas.

(Repetición No Selectiva)

Desperdicia AB si BER es alta.                     ( Fig.3.9.a )

Repetición Selectiva

Corresponde a VRx >1. La capa de enlace de datos del receptor almacena todas las tramas correctas subsiguientes a la errónea.



Cuando el Tx retransmite trama mala solamente, el receptor entrega rápidamente a la capa de red tramas en secuencia, y da acuse de nº más alto (Ack 8).

Puede requerir gran cantidad memoria.        ( Fig.3.9.b )

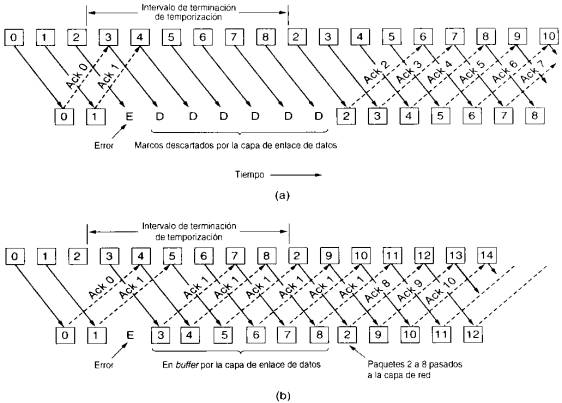

Fig.3.9: (a) Efecto de un error cuando el tamaño de ventana del receptor es 1. (b)Efecto de un error cuando el tamaño ventana del recptor es grande.

Ejemplos de Protocolos de Enlace de Datos

Capa de Enlace de Datos en Internet

               a)Enrutadores (routers) distantes, conformando la subred de comunicación,

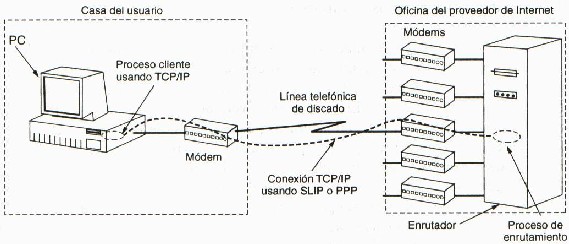

               b)     Conexiones conmutadas (º P a P) entre PC de usuario casero (Host temporal) a router del ISP (Internet Service Provider),             ( Fig.3.12 )

Fig.3.12: Computadora personal funcionando como host  de Internet.
