INTRODUCCIÓN

El multímetro (o polímetro o tester) es probablemente el instrumento de medición más usado en los laboratorios.  Como mínimo integra las siguientes funciones:

  • voltímetro
  • amperímetro
  • óhmetro



1. CLASIFICACIÓN

  • Analógicos: el más común es el VOM (Volt-Ohm-Milliammeter).  Para efectuar las mediciones, el operador debe ajustar el selector de función y el de rango.  Las lecturas se realizan determinando la posición de una aguja indicadora sobre una escala graduada.

  • Digitales: o DMM (Digital MultiMeter).  Son más utilizados que los analógicos porque presentan mayores prestaciones y menores errores.  El operador debe ajustar el selector de función pero incluyen selección de rango automática.  Las lecturas se realizan sobre un display generalmente de cristal líquido (LCD).

2. MEDICIONES

Además de medir voltaje, corriente y valores de resistencias, hoy día los multímetros son capaces de realizar mediciones de:

  • capacitancia
  • inductancia
  • frecuencia
  • temperatura
  • hfe de los transistores

Otras características presentes en ciertos modelos:

  • probador audible de continuidad
  • prueba de baterías
  • prueba de semiconductores
  • probador lógico
  • memoria
  • interfase RS232
  • display graficador



3. TÉCNICAS DE MEDICIONES

Si el multímetro se encuentra en modo manual, se debe tener la precaución de utilizar una escala de gran rango o alcance al efectuar mediciones, porque si la magnitud a medir es muy grande y el alcance de la escala utilizada en ese momento es muy pequeño se puede dañar el instrumento. Si luego de medir se observa que la magnitud de la medida es muy pequeña comparada con el alcance de la escala utilizada, desplazar la llave selectora a una escala menor (pero siempre de mayor alcance que la medida) para realizar una medición de mayor precisión.

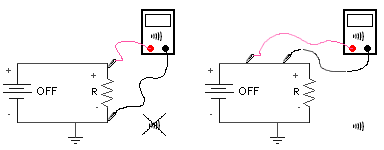

3.1 Comprobación de continuidad

  • desenergizar el circuito antes de realizar la medición para evitar dañar el instrumento.
  • seleccionar la función continuidad.
  • aplicar los terminales entre los puntos donde se desea verificar la condición de cortocircuito. Se oirá un zumbido si la resistencia medida tiende a cero.

3.2 Medición de Resistencia

  • desenergizar el circuito antes de realizar la medición para evitar dañar el instrumento.
  • verificar que el R no se encuentre en paralelo con otro/s R (esto se logra desconectando un terminal).
  • seleccionar la función óhmetro y autorango.
  • colocar el multímetro en paralelo con el resistor cuyo valor se desea conocer.

3.3 Medición de Voltaje

  • energizar el circuito.
  • seleccionar la función voltímetro (-- o ~) y autorango.
  • colocar el multímetro en paralelo con el voltaje a medir.
    • circuitos DC: colocar el terminal positivo (rojo) sobre el terminal con mayor tensión para obtener lecturas positivas (si se emplea un voltímetro analógico con el cero de la escala en un extremo, invertir la polaridad puede dañar el instrumento)
    • circuitos AC: la medición obtenida corresponde al valor eficaz o RMS.

3.4 Medición de Corriente

  • apagar las fuentes de alimentación.
  • emplear terminales tipo cocodrilo.
  • seleccionar la función amperímetro (-- o ~) y autorango.
  • colocar el multímetro en serie con la corriente a medir.
    • circuitos DC: colocar los terminales de manera que la corriente convencional ingrese por el terminal positivo (rojo) para obtener lecturas positivas (si se emplea un amperímetro analógico con el cero de la escala en un extremo, invertir la polaridad puede dañar el instrumento)
    • circuitos AC: la medición obtenida corresponde al valor eficaz o RMS.
  • encender la alimentación.

Importante: la resistencia interna del multímetro en modo amperímetro es muy baja para no afectar el valor de las mediciones de corriente, por lo tanto conectar una diferencia de tensión entre sus terminales podría ocasionar que la corriente resultante dañase el instrumento.

Nota: las mediciones de corriente se tratan de evitar debido a que es necesario alterar el circuito para efectuarlas.  Un instrumento que permite obtener lecturas de corriente sin tener que abrir el circuito es el amperímetro de pinza (o pinza amperométrica).



4. MULTÍMETROS DISPONIBLES EN EL LABORATORIO

  • 1 Fluke 8022B
  • 2 Fluke 8024B
  • 2 Fluke 73
  • 3 Fluke 77
  • 2 Brymen BM810 con interfase RS232



5. DESCRIPCIÓN DEL FLUKE 7X

Nota: El desarrollo de este ítem corresponde a un trabajo realizado por el estudiante Pedro Orlandi en 1999.

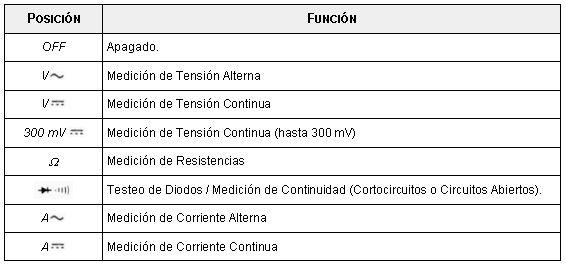

5.1 Terminales y llaves selectoras

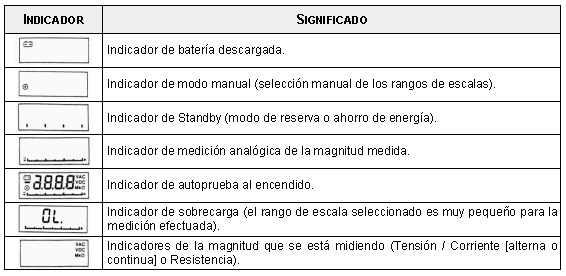

5.2 Indicadores del display

5.3 Modos de efectuar mediciones

 Tensión, resistencia y continuidad: los terminales del multímetro o tester se conectan como se observa en la figura: “VW” (terminal rojo, positivo) y “COM” (terminal negro, negativo o común).  Además se coloca la llave selectora en la posición deseada.

Corriente: Las otras dos conexiones posibles (para los terminales que se encuentran libres hacia la izquierda de la figura) están indicadas como “10A” (superior) y “100mA” (inferior). Para medir intensidades de corriente (alterna o continua), se coloca el terminal rojo (o positivo) en “10A” o “100mA”; el negro (o negativo) en “COM” y la llave selectora en la posición adecuada.

Observación:

  • Sobre la llave selectora, un botón permite cambiar el rango de las escalas de tensión, corriente y resistencia que se utilizan cuando el tester se encuentra en modo manual.



Bibliografía

  • Boylestad - "Análisis Introductorio de Circuitos" - 8va edición - secciones:
    • 2.7 - Amperímetros y voltímetros
    • 3.10 - Los óhmetros
    • 5.10 - Las técnicas de medición
    • 6.9 - Los voltímetros: el efecto de carga
    • 6.10 - Técnicas para la solución de problemas
    • 7.6 - Diseño de un amperímetro, un voltímetro y un óhmetro
  • Catalógos:
  • Manuales:

Nota: el funcionamiento del multímetro se analiza en la asignatura "Instrumentos Y Mediciones I"



Teoría de Circuitos I - Última modificación: Agosto 5, 2002
