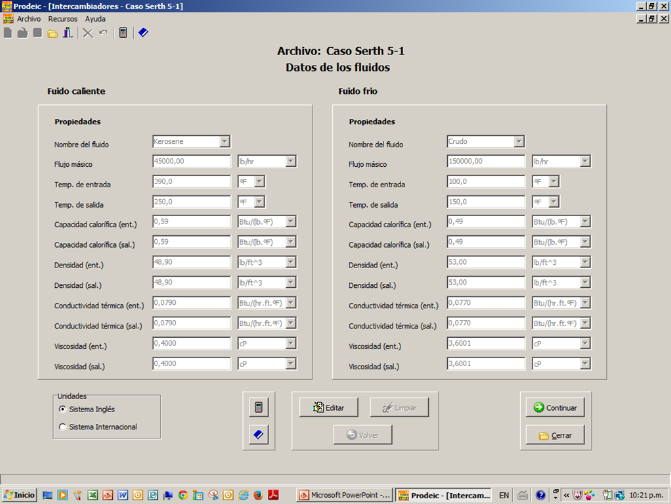

INGRESO DE DATOS

Durante la etapa de ingreso, los datos de los fluidos se cargan en distintas unidades según el menu desplegable. Luego se elige trabajar en el sistema ingles o internacional de unidades. En caso de ser necesario, se puede invocar el conversor de unidades para convertir a las unidades disponibles en el menú.

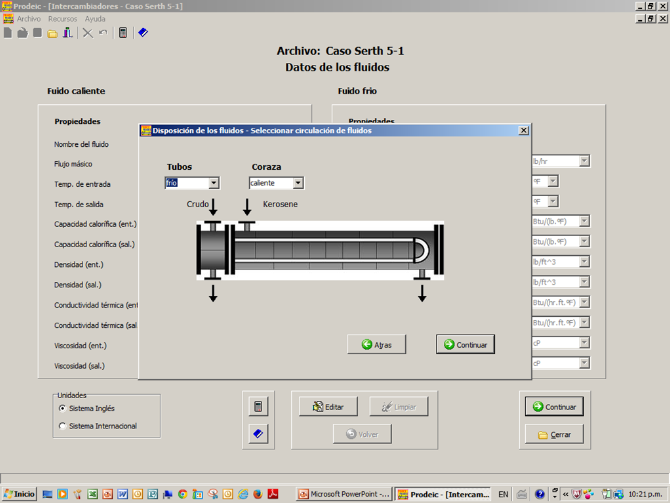

DISPOSICION DE FLUIDOS

Una vez que se ingresan los datos de los fluidos frío y caliente y estos pasan el control del balance de calor con una diferencia permitida de 10 % en valor absoluto, al presionar la tecla continuar, aparece la pantalla para seleccionar la ubicación de los fluidos en el intercambiador.

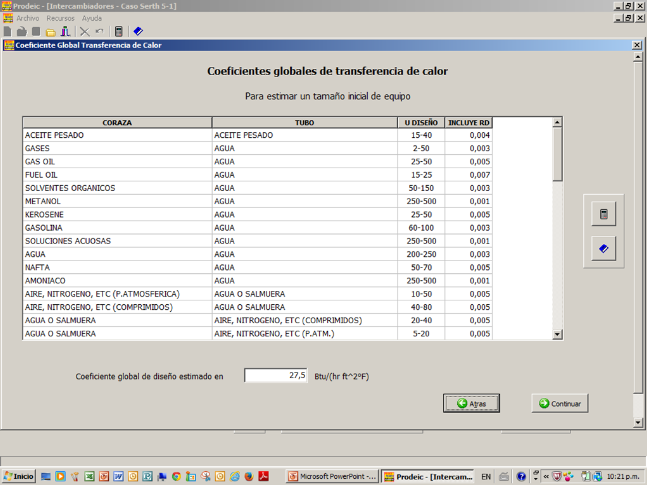

TABLA COEFICIENTES GLOBALES DE TRANSFERENCIA DE CALOR

Una vez seleccionada la disposición de fluidos dentro del intercambiador y se elige continuar, el programa presenta una Tabla de valores típicos de coeficientes de transferencia de calor para distintos pares de fluidos. Como guía para el inicio de un diseño se puede seleccionar aquel par de fluidos que mejor represente a los del caso a diseñar.

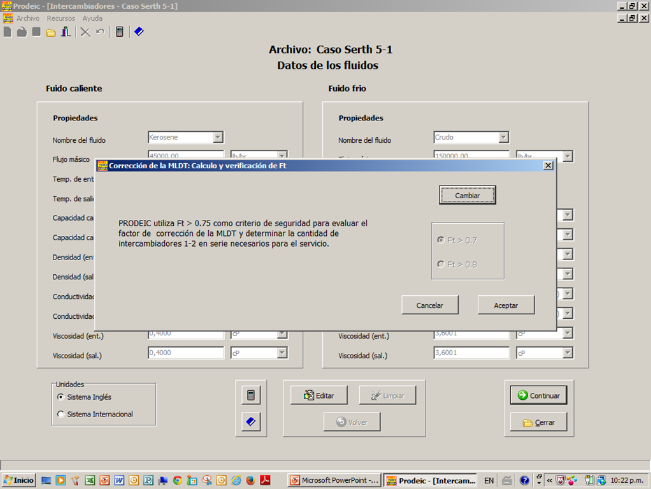

FACTOR DE CORRECCION DE LA MEDIA LOGARITMICA DE TERMPERATURAS

PRODEIC utiliza por defecto el criterio de Ft > 0,75 como coeficiente de seguridad para la MLDT. En caso que se requiera, este valor mínimo puede cambiarse por 0,7 o 0,8 para determinar la cantidad de intercambiadores 1-2 en serie que el servicio requiere.

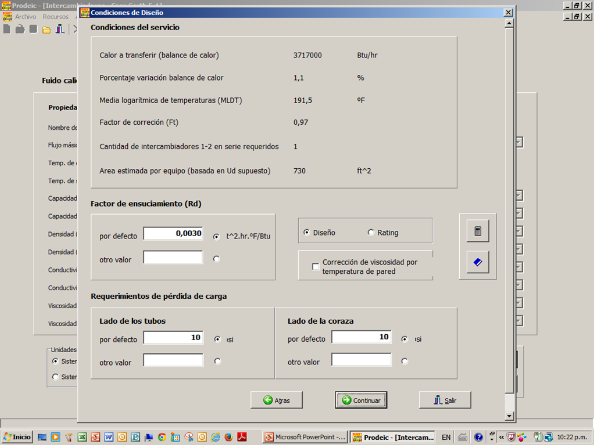

CONDICIONES DE SERVICIO

En esta etapa el programa presenta un resumen de las condiciones del servicio, donde se presenta la cantidad de calor a transferir, el porcentaje de variación del balance de calor entre los fluidos frio y caliente, la MLDT, el factor de corrección Ft y la cantidad de intercambiadores necesarios para cumplir con el criterio de Ft obtenido. También se presenta una estimación de área para el equipo acorde con el valor de Ud seleccionado. Este valor de área estimada se pasa como dato de referencia para seleccionar conteos de tubos según normas TEMA. En esta pantalla también se indican los valores por defecto que el programa sugiere como criterios de diseño para el factor de ensucimiento y las pérdidas de carga en los tubos y coraza, o bien se permite ingresar los propios criterios.

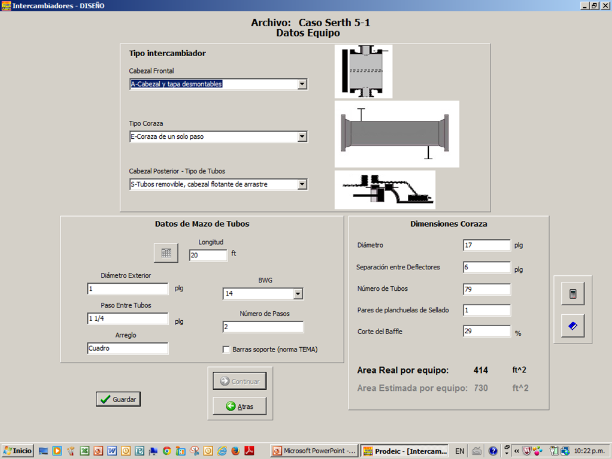

DATOS DEL EQUIPO

Los datos del equipo a evaluar se seleccionan en forma dinámica a partir de una tabla de datos incorporados dentro del programa. Dicha tabla permite seleccionar los distintos tipos de cabezales frontales, coraza y mazo de tubos de acuerdo con la clasificación de normas TEMA. La cantidad de tubos de determinado diámetro que se pueden colocar dentro de una coraza depende del tipo de arreglo, del paso entre tubos y del número de pasos. Los parámetros de diseño, ya estandarizados y generalmente conocidos como conteo de tubos, fueron incorporados al programa como una tabla de datos.

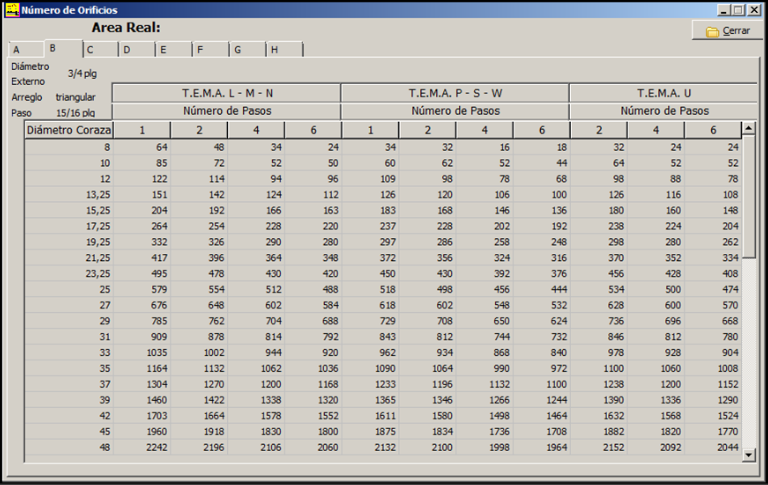

TABLAS DE CONTEO DE TUBOS

La tabla de conteo de tubos sólo permite una selección consistente con el tipo de mazo de tubos TEMA adoptado y todos los parámetros elegidos se transfieren a la base de datos. En etapas de rating, se pueden ingresar exactamente todos los datos del equipo a evaluar, independientemente de las tablas de conteos de tubos.

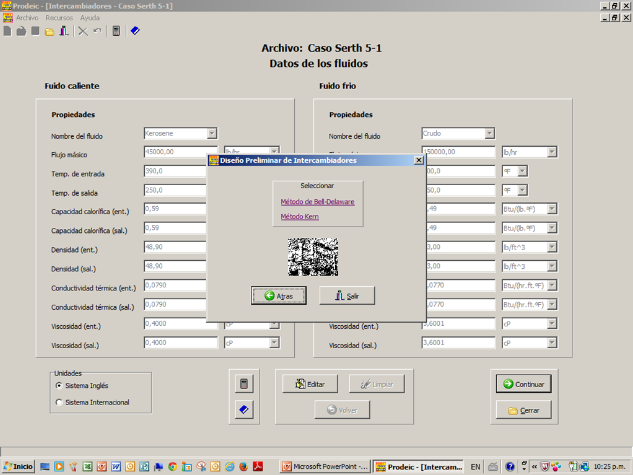

SELECCION METODO DE DISEÑO

Finalizada la elección del equipo, se procede a la selección entre los métodos de cálculo de Kern (1980) o de Bell-Delaware (1960). Según cual sea el método adoptado, el programa maneja internamente y en forma independiente, criterios, recomendaciones constructivas y tolerancias de fabricación sugeridas por las Normas TEMA y se completa la base de datos con todos los resultados obtenidos.

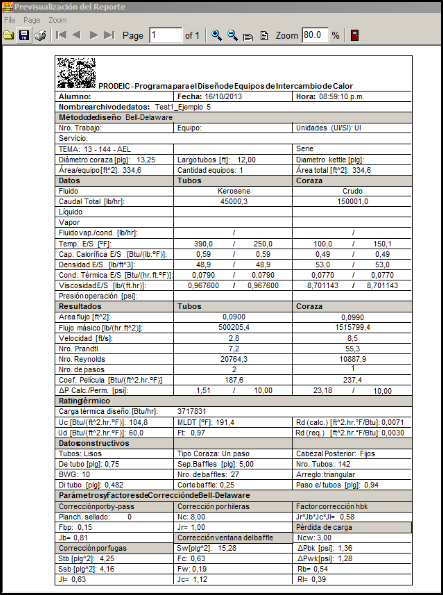

HOJA DE RESULTADOS

Los resultados del método aplicado completan la base de datos, y la información más relevante es presentada por el programa empleando una herramienta de Delphi 2010 denominada RAVE.

PRODEIC genera una hoja de datos, de aspecto profesional, similar a las de ingeniería de detalle con los datos de los fluidos, el rating térmico, las pérdidas de carga, las características constructivas del equipo y si corresponde, los parámetros geométricos y los factores de corrección que tienen en cuenta las desviaciones del flujo cruzado ideal según el método de Bell-Delaware.

La hoja de datos se puede imprimir o grabar en un archivo XPS o PDF según disponibilidad. También se pueden guardar archivos en formato NDR para luego volverse a abrir con este mismo programa únicamente.

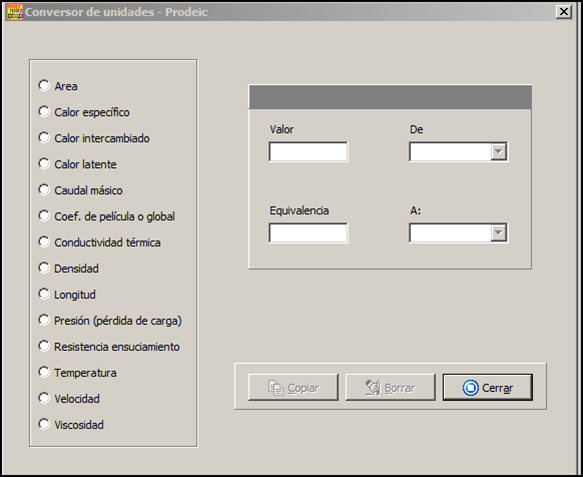

CONVERSOR DE UNIDADES

Para utilizar el conversor de unidades se debe seleccionar primero la variable deseada y luego seleccionar las unidades originales (De) y las deseadas (A). En la ventana de valor se coloca el número de convertir y en la ventana de equivalente aparece el valor convertido. Presionando la tecla copiar, este valor se puede copia y pegar en otra ventana dentro o fuera del programa.

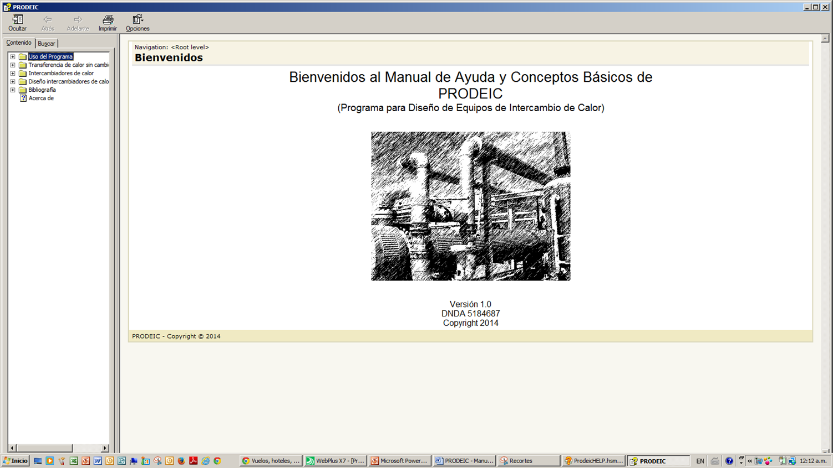

AYUDA

En el Manual de Ayuda se muestra una serie de conceptos teóricos básicos y de ayuda para el uso del programa que puede ser invocado en cualquier momento
